Tunnel duplex - fonctionnement, sécurité et exemples français

Quand l’espace manque en surface, superposer les flux peut devenir plus pertinent que creuser deux galeries côte à côte. Un tunnel duplex regroupe alors deux niveaux de circulation indépendants, généralement un par sens, avec des effets directs sur la sécurité, la capacité et l’insertion urbaine. Je présente ici son fonctionnement, ses avantages, ses limites et les principaux exemples français utiles pour comprendre ce choix d’infrastructure.

Pourquoi superposer les circulations dans un tunnel

Un tunnel à deux niveaux répond d’abord à une contrainte très concrète. En zone dense, il est parfois impossible d’élargir une autoroute ou de réserver l’emprise nécessaire à deux tubes séparés. La superposition permet de réduire la largeur du chantier en conservant une capacité importante sous le sol.

Le principe est simple à visualiser. Un niveau accueille les véhicules dans un sens, l’autre dans le sens inverse. Chaque chaussée reste donc unidirectionnelle, ce qui évite que deux véhicules se retrouvent face à face dans la même galerie.

Il ne faut toutefois pas confondre cette solution avec un simple tunnel à double voie. Un tube bidirectionnel possède deux sens de circulation côte à côte, tandis qu’un ouvrage duplex utilise la hauteur disponible pour créer deux espaces roulants distincts. Le choix dépend de la géologie, du trafic attendu, du gabarit des véhicules et de la place disponible aux entrées.

Dans mes analyses de mobilité, je considère cette organisation comme un outil d’aménagement avant d’être une prouesse technique. Elle devient pertinente lorsque le projet doit franchir une zone urbaine dense, protéger des quartiers en surface ou compléter un itinéraire sans créer une nouvelle coupure dans la ville.

Comment fonctionne un ouvrage à niveaux superposés

La circulation n’est qu’une partie du système. Autour des chaussées, les concepteurs doivent intégrer des équipements techniques, des galeries, des locaux électriques et des accès pour les secours. La moindre panne peut affecter plusieurs milliers d’usagers, d’où l’importance d’une surveillance centralisée et de procédures d’exploitation précises.

Une géométrie pensée pour les véhicules légers

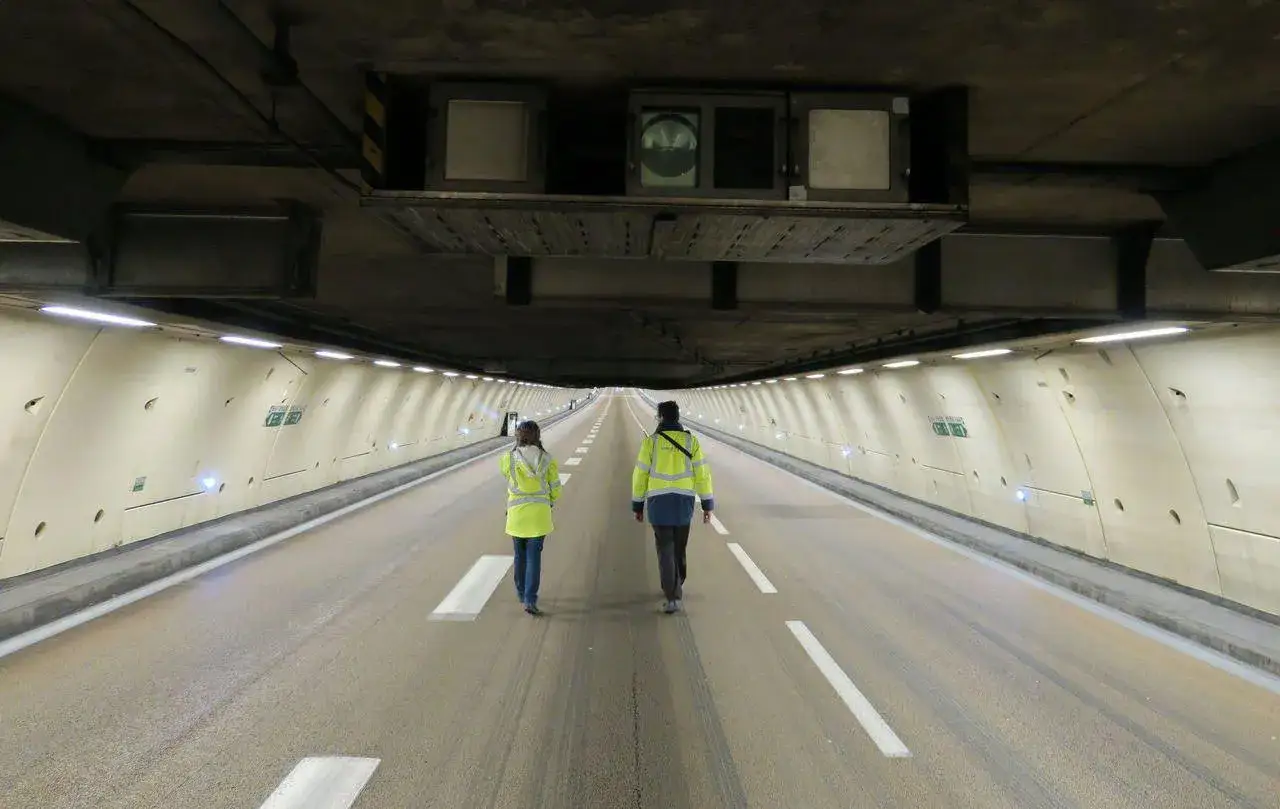

Le Duplex A86 est un cas particulièrement parlant. Son tube mesure environ 10 kilomètres de long, avec un diamètre intérieur de 10,4 mètres. Il comprend deux niveaux superposés, chacun doté de deux voies et d’une bande d’arrêt d’urgence, avec une hauteur libre d’environ 2,55 mètres.

Cette configuration impose des restrictions. L’ouvrage parisien est réservé aux véhicules légers, car son gabarit ne permet pas d’accueillir tous les poids lourds. La hauteur, la pente, les rayons de courbure et la ventilation doivent être définis ensemble, et non traités séparément.

Des accès de secours entre les deux niveaux

Les deux niveaux ne sont pas isolés au point de rendre l’évacuation impossible. Des escaliers et des rameaux de communication permettent de rejoindre l’autre chaussée ou une galerie protégée. Sur l’A86, le dispositif comprend notamment 40 niches avec escaliers de transfert, ainsi que plusieurs puits de secours.

Ces passages ne remplacent pas une organisation complète. Ils doivent être signalés, éclairés, accessibles même après un accident et compatibles avec l’intervention des pompiers. La conception doit aussi prendre en compte les personnes à mobilité réduite, les arrêts de véhicules et la gestion d’un tunnel partiellement fermé.

Ventilation et désenfumage

En fonctionnement normal, la ventilation renouvelle l’air et limite l’accumulation des polluants. En cas d’incendie, elle change de rôle. Le désenfumage doit contenir les fumées, maintenir une zone respirable pour l’évacuation et faciliter l’intervention des secours.

Le CETU distingue ainsi la ventilation sanitaire, utile au quotidien, et la ventilation de désenfumage, activée selon le scénario d’incendie. Cette distinction est importante, car un système performant en circulation normale ne suffit pas forcément à gérer un feu de véhicule.

La sécurité repose sur bien plus que deux niveaux

La séparation des sens réduit le risque de collision frontale, mais elle ne rend pas l’ouvrage automatiquement sûr. Un incendie, une panne électrique, un véhicule arrêté ou une mauvaise réaction d’usager peuvent toujours provoquer une situation critique. La sécurité dépend donc d’un ensemble cohérent de mesures.

• détection automatique des incidents et des fumées ;
• vidéosurveillance et communication avec le poste de contrôle ;
• éclairage normal, de sécurité et balisage d’évacuation ;
• ventilation et désenfumage dimensionnés selon les risques ;
• issues de secours, niches et accès pour les équipes d’intervention ;
• radiocommunications et signalisation variable ;
• alimentation électrique secourue pour les équipements critiques.

En France, les tunnels routiers de plus de 300 mètres relèvent de règles spécifiques liées aux risques pour les personnes. Pour certains ouvrages de plus de 500 mètres du réseau routier transeuropéen, la réglementation prévoit aussi la désignation d’un agent de sécurité chargé de coordonner la prévention et les mesures de sauvegarde.

Le comportement des conducteurs reste déterminant. Dans un tunnel, il faut conserver une distance suffisante, respecter les limitations, allumer les feux et ne jamais faire demi-tour. En cas d’arrêt, couper le moteur, allumer les feux de détresse et suivre les consignes affichées est souvent plus utile que tenter de rejoindre immédiatement la sortie en courant.

Ce point est souvent sous-estimé dans les maquettes de simulation de transport. Reproduire uniquement les flux de véhicules donne une vision incomplète. Un modèle crédible doit aussi intégrer les incidents, les temps de réaction, la fermeture d’un niveau et les itinéraires de report.

Les avantages et les limites face aux autres solutions

Le choix d’un tunnel duplex n’est pas automatiquement supérieur à celui de deux tubes classiques. Il permet surtout de répondre à une situation précise, avec un compromis entre emprise, coût, exploitation et sécurité.

Le principal avantage est donc spatial. Un seul corridor souterrain peut remplacer une emprise plus large en surface et limiter les acquisitions foncières. Dans une métropole, cela peut préserver des bâtiments, des espaces publics ou des infrastructures existantes.

La contrepartie se trouve dans la maintenance. Une intervention sous la chaussée supérieure peut perturber la chaussée inférieure, tandis qu’un incident dans un niveau peut entraîner la fermeture de l’ensemble. Les équipements sont également plus difficiles à inspecter et les travaux de rénovation doivent être planifiés avec une grande précision.

Le coût ne peut pas être résumé par un prix moyen au kilomètre. Il dépend de la profondeur, des sols, des bâtiments situés en surface, des échangeurs, des systèmes de ventilation et du niveau de redondance électrique. Je me méfie donc des comparaisons qui ne tiennent compte que du creusement, car les équipements et l’exploitation pèsent lourd dans la facture globale.

Les exemples français montrent des usages différents

Le Duplex A86 dans l’ouest parisien

Le cas le plus connu est le Duplex A86, entre Rueil-Malmaison, Versailles et Vélizy. Il complète la rocade francilienne dans un secteur très urbanisé et permet de relier directement des territoires auparavant dépendants d’itinéraires de surface plus lents.

Son intérêt ne tient pas seulement à sa longueur. L’ouvrage est réservé aux véhicules légers, limité à 70 km/h et organisé autour de deux chaussées indépendantes. Il illustre une idée importante pour la planification urbaine, à savoir qu’un tunnel peut améliorer la continuité d’un réseau sans être conçu pour tous les types de véhicules.

Le tunnel Prado-Carénage à Marseille

À Marseille, le tunnel Prado-Carénage présente une autre histoire. Une infrastructure existante a été réaménagée et complétée pour accueillir deux niveaux routiers unidirectionnels. Le projet montre qu’un tunnel duplex peut aussi résulter d’une transformation d’ouvrage existant, et pas uniquement d’un creusement entièrement neuf.

Cette solution est intéressante dans les villes où les travaux en surface seraient trop perturbants. Elle demande néanmoins une analyse fine de la structure, des infiltrations, de la ventilation et des interfaces avec les quartiers environnants. La réutilisation d’un tunnel n’est pas toujours moins complexe qu’une construction neuve.

Lire aussi : Logo BlaBlaCar Bus - quelle version utiliser aujourd’hui ?

Ce que les modèles de mobilité doivent mesurer

Pour une étude de trafic ou une simulation, il faut observer plusieurs indicateurs. Le temps de parcours ne suffit pas à lui seul. Je recommande de suivre au minimum la capacité par sens, la longueur des files aux accès, le taux d’incidents, la disponibilité de l’ouvrage et les reports vers les itinéraires voisins.

• Scénario nominal avec trafic fluide et accès ouverts ;
• pointe du matin et du soir avec demande déséquilibrée ;
• fermeture d’un niveau pour maintenance ou incident ;
• évacuation avec réduction de la vitesse et intervention des secours ;
• report modal vers le rail, le bus, le vélo ou les voiries de surface.

Cette approche évite de présenter l’ouvrage comme une simple réserve de capacité. Un tunnel peut fluidifier un corridor tout en déplaçant les files vers les échangeurs ou en renforçant la dépendance à la voiture. Son bilan doit donc être lu à l’échelle du réseau et non de la seule galerie.

Une bonne décision commence par le réseau autour du tunnel

Un ouvrage à deux niveaux est pertinent lorsque la contrainte d’espace est forte, que les flux sont suffisamment importants et que les accès peuvent absorber la demande. Il devient moins convaincant si les échangeurs sont saturés, si le trafic est trop faible ou si les coûts de sécurité et de maintenance dépassent le bénéfice attendu.

Avant de retenir cette solution, je vérifierais quatre éléments. Il faut d’abord comparer sérieusement les deux tubes séparés et le tube bidirectionnel, puis tester les scénarios d’incident. Il faut aussi prévoir le financement de l’exploitation sur plusieurs décennies et mesurer les effets sur les quartiers de surface.

Le bon indicateur n’est pas seulement le nombre de véhicules qui passent sous terre. C’est la capacité de l’infrastructure à offrir un trajet sûr, prévisible et résilient, tout en restant compatible avec les autres modes de transport. C’est à cette condition que la superposition des circulations devient une véritable réponse de mobilité urbaine, et pas uniquement une solution spectaculaire de génie civil.
